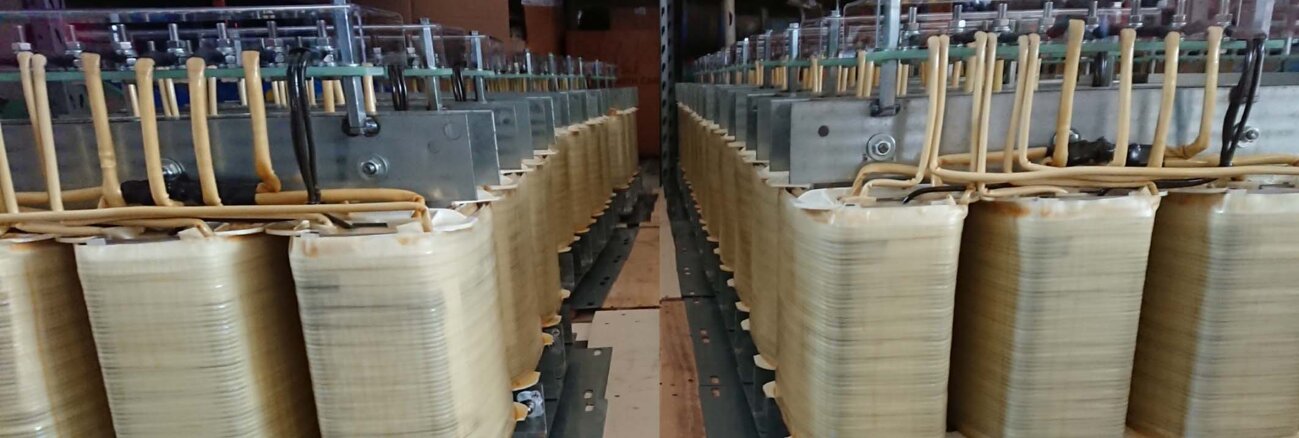

Trasformatori



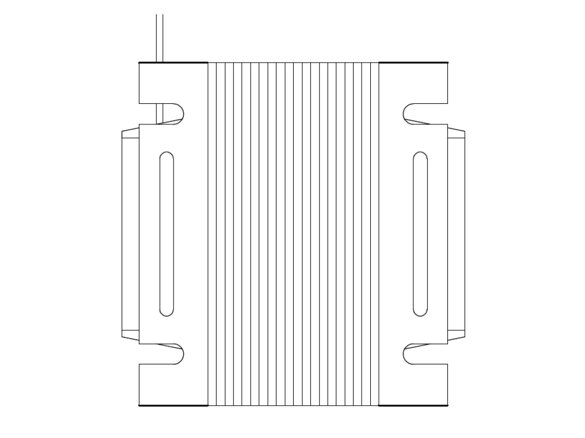

Caratteristiche

Potenza da 100 VA a 1 MVA

Massima tensione nominale 4999V

Normativa di riferimento EN 60989 - EN 60076 - EN 61558



Personalizzazioni

Progettare e costruire prodotti “su misura” significa proporre la soluzione più adatta alle esigenze del cliente, grazie alle competenze e alla disponibilità del team tecnico e, al tempo stesso, conforme alle norme e alle leggi vigenti.

Come si può personalizzare il trasformatore?

Parametri personalizzabili

Ingombri
Tensione d'isolamento
Numero secondari / primari
Vcc %
Rendimenti o perdite
Test di simulazione

Scheda tecnica

Esecuzione  orizzontale / verticale
Gruppo di collegamento stella/triangolo/a zig zag
Sonda termica
assente / sonda tipo PTC / termocontatto NC
Schermo elettrostatico tra primario e secondario
assente / presente
Connessioni standard
Capocorda, Barre in rame / alluminio, Morsetti termoplastici
Connessioni a richiesta
Morsettiera a viti personalizzabile, Morsetto Weidmueller, Synflex, Phoenix
Classe d'isolamento F / H
Inglobati in resina no / sì
Grado di protezione
IP00, a richiesta altri IP (ad esempio, box)
Massima temperatura ambiente
Ta=40°C, o secondo richiesta
Raffreddamento aria naturale / aria forzata

La qualità e la sicurezza, prima di tutto

Verifichiamo che tutti i nostri trasformatori siano conformi alla normativa in vigore nel campo elettrico: solo quelli che superano tutte le prove, infatti, possono vantare il timbro di verifica. I nostri trasformatori sono conformi agli standard europei EN 60076, EN 60989 e EN 61558 per i trasformatori d’isolamento.

Il collaudo sul prototipo

Verifichiamo la perfetta corrispondenza del prototipo con le specifiche concordate dal cliente. Oltre alle prove di routine, il collaudo dei prototipi comporta, infatti, prove aggiuntive grazie alle quali possiamo valutare il funzionamento del trasformatore nelle reali condizioni di utilizzo, misurandone il rumore, la temperatura e il rendimento.

Cosa verificano le prove di routine?
  • Il rapporto delle tensioni
  • La corrente di assorbimento a vuoto
  • La rigidità dielettrica
  • La resistenza d’isolamento
  • La prova indotta
  • Il gruppo vettoriale
  • La resistenza degli avvolgimenti
  • Le dimensioni

Cosa verificano le prove sul prototipo (prove di tipo)?
  • Salto termico con il metodo della variazione delle resistenze, così come previsto dalla normativa CEI EN 61558-1
  • Perdite a vuoto
  • Perdite in corto circuito
  • Controllo del rendimento


Applicazioni

Convertitori statici
Ups
Inverter
Sistemi ferroviari
Macchine automatiche
Unità di emergenza
Quadristica
Energie rinnovabili
Apparecchiature Medicali

L’utilizzo dei trasformatori inglobati in resina permette di avere gradi d’isolamento elevati pari a 30 kV, superando la prova a immersione in acqua. Questo tipo di trasformatore è utilizzato in ambienti con forte umidità, condensa e polveri, tipico delle applicazioni ferroviarie (rotabile).

Si possono fare ulteriori prove?

Misura della pressione sonora (in dB) in condizioni nominali e in condizioni di stress (con valori di tensione aumentati tra il 10% e il 15% rispetto alla tensione nominale);

Calcolo della potenza sonora (in dB), così come previsto dalla normativa;

Alimentazione attraverso un convertitore con frequenze di commutazione da 1 a 10 kHz e con frequenze portanti dai 30 ai 1900 Hz variabili per verificare la temperatura e la rumorosità;

Collaudo con carico non lineare fino a 100 kVA (simulazione di carico UPS)

Alimentazione di ponte raddrizzatore trifase o esafase total controllato su carico resistivo

Altri prodotti

Ingresso trifase e uscita monofase con collegamento a triangolo aperto.

La costruzione a triangolo aperto comporta uno squilibrio tra le tre fasi, pari a (IR+IT=IS).

Per ridurre lo squilibrio delle correnti in ingresso, si possono costruire con tre bobine avvolte e neutro primario accessibile. Specifiche e personalizzazioni come da trasformatore trifase.
