Gli induttori per Bassa Tensione EMG® si trovano nei dispositivi che producono energia pulita: dall’energia eolica a quella fotovoltaica. Oltre che negli inverter e negli impianti di rifasamento

La qualità e la sicurezza, prima di tutto

Controlliamo che tutti i nostri induttori rispettino le normative e le regole nel campo elettrico.

I prototipi sono verificati ancora di più, grazie ai test supplementari.


Dichiarazione di conformità

Oltre ad essere conformi alla norma EN 60289, gli induttori EMG® possono vantare l’omologazione cCSAus, permettendoci la loro commercializzazione e vendita su tutto il territorio nordamericano. L'associazione CSA (Canadian Standards Association) verifica e certifica che i prodotti siano conformi agli standard applicabili per la sicurezza e/o delle prestazioni ed è il primo marchio in Canada. UL, invece, è il marchio certificatore per gli Stati Uniti. Grazie all'accordo con UL, CSA certifica la conformità di un prodotto a tutte le norme applicabili, sia per il mercato statunitense che canadese. Questa conformità è indicata dal marchio cCSAus, che le nostre induttanze hanno.

Personalizzare

I nostri prodotti sono estremamente personalizzabili e, pertanto, i parametri descrittivi riportati nel catalogo sono indicativi. A seconda delle esigenze del cliente, i dati vengono adattati al tipo di prodotto desiderato.

  • La rigidità
  • La resistenza d’isolamento
  • La caduta di tensione
  • La resistenza degli avvolgimenti
  • Le dimensioni
    • Misurazione del salto termico con il metodo della variazione delle resistenze, così come previsto dalla normativa CEI EN 60289

    • Perdite in corto circuito

    • Determinazione della curva di saturazione
Alimentazione dell’induttore in presenza di armoniche
    • Test con distorsione armonica per verificare le reali condizioni di lavoro dei nostri induttori

    • Mettiamo l’induttore in corto circuito e lo alimentiamo con una tensione fortemente parzializzata, così che possa circolare la corrente nominale. Questa corrente è notevolmente distorta: il valore medio THDi riscontrato è 45-50%. La forte parzializzazione in tensione tende a sollecitare il circuito magnetico e a evidenziare gli eventuali problemi di rumorosità, che alla frequenza di 50 Hz non si riuscirebbero a riscontrare

    • Prova su induttori per PFC, filtri e blocco di armoniche, UPS, inverter e convertitori




Gli induttori EMG® sono adattati alle specifiche tecniche richieste, all’utilizzo, alle regole e alle normative vigenti, oltre che alla fattibilità tecnica.

Numero di fasi

Massima tensione nominale

Frequenza

Classe d'isolamento

Schermo elettrostatico

Connessioni

Grado di protezione

Massima temperatura ambiente

Altitudine

Normativa di riferimento



  1 (monofase) / 3 (trifase)

999V (600V prodotti con l'omologazione per Nord America)

  50 / 60 Hz, a richiesta altre frequenze

  F /H

  secondo richiesta o specifica tecnica

  capocorda/barre, a richiesta altre connessioni

  IP00, a richiesta altri IP

  Ta=40°C, a richiesta altre temperature

  fino a 1000m

EN 60076-6

Ups

Sistemi di rifasamento (PFC)

Convertitori
Inverter
Sistemi ferroviari (bordo macchina e segnalamento)

Unità galvaniche

Elettronica di potenza
Generatori eolici (filtri di armoniche)
Motori (limitazione della corrente di avviamento)





Gli induttori EMG® sono adattati alle specifiche tecniche richieste, all’utilizzo, alle regole e alle normative vigenti, oltre che alla fattibilità tecnica.

Ingombri

Esecuzione

Tensione d'isolamento

Sonda termica

Connessioni

standard


a richiesta



Classe d'isolamento

Inglobati in resina

Grado di protezione

Massima temperatura ambiente

Massima sovratemperatura

Raffreddamento

Test di simulazione

secondo richiesta o specifica tecnica

 orizzontale / verticale

 secondo richiesta o specifica tecnica

assente / sonda tipo PTC / termocontatto NC

Capocorda

Barre in rame / alluminio

Morsetti termoplastici

Morsettiera a viti personalizzabile

Morsetto Weidmueller, Synflex, phoenix

Precablaggio elettrico con fili uscenti

F / H

no / sì

IP00, a richiesta altri IP (ad esempio, box)

Ta=40°C, o secondo richiesta

secondo richiesta o specifica tecnica

aria naturale / aria forzata

secondo richiesta o specifica tecnica. Possiamo effettuare test di simulazione con generatore di armoniche per verificare la temperatura e la rumorosità, nelle reali condizioni di lavoro.













L’utilizzo degli induttori inglobati in resina permette di avere gradi d’isolamento elevati pari a 30 kV, superando la prova a immersione in acqua. Questo tipo di induttore è utilizzato in ambienti con forte umidità, condensa e polveri, tipico delle applicazioni ferroviarie (rotabile).



Omologazioni

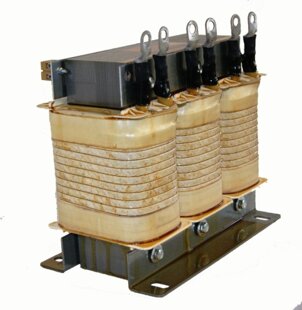

Omologazione per Nord America

File 228479

Riferimento norme CSA C22.2 N°66/06



Riferimento norme UL 5085



Numero di fasi

Massima tensione nominale

Frequenza di lavoro

Classe d'isolamento

Isolamento

Corrente di lavoro massima

Grado di protezione


3 (trifase)

 600V

  50 / 60 Hz

  F /H

  4000V

  824A

  IP00
